Przed pierwszym użyciem systemu MetriX należy go skalibrować. Zaleca się regularną weryfikację systemu. Weryfikacja systemu gwarantuje, że cały system zawsze wykonuje prawidłowe pomiary. Celem weryfikacji jest ponowne obliczenie położenia kamery względem obszaru pomiaru.
Zalecamy następujące okresy regularnej kalibracji:
Zawieszenie sufitowe L230/L235 – co tydzień
Konstrukcja drzwi L230/L235 – co miesiąc
Zawieszenie sufitowe L630/L635 – co tydzień
Rozpocznij weryfikację
Weryfikację rozpoczyna się poprzez naciśnięcie klawisza F4 (Wskazówka: niektóre modele klawiatury wymagają naciśnięcia kombinacji klawiszy FN+F4) LUB: jeśli do systemu jest podłączony skaner kodów kreskowych, można również zeskanować ten kod kreskowy.
Wykonywanie weryfikacji
Wykonaj kroki opisane na ekranie i tutaj:
-
Umieść cel kalibracyjny pod systemem, upewniając się, że jest widoczny w obu widokach kamery (patrz punkty 1 i 2 na powyższym obrazku).
Cel kalibracyjny jest dostarczany przez Metrilus (w przypadku systemów legalizowanych) lub paletę EUR.
Jeśli pod systemem MetriXFreight zainstalowany jest przenośnik rolkowy, przed kontynuacją należy umieścić dodatkową płytę pod stołem pomiarowym.
W przypadku systemów L630 i L635 należy umieścić cel kalibracyjny zgodnie z opisem tutaj.
-
Przed rozpoczęciem procesu kalibracji należy upewnić się, że przestrzeń wokół celu kalibracyjnego jest całkowicie pusta i że w obszarze pomiaru nie ma żadnych osób, zwłaszcza tych noszących kamizelki odblaskowe.
-
Aby rozpocząć proces kalibracji, wystarczy nacisnąć klawisz Enter lub wybrać przycisk „F4”.
-

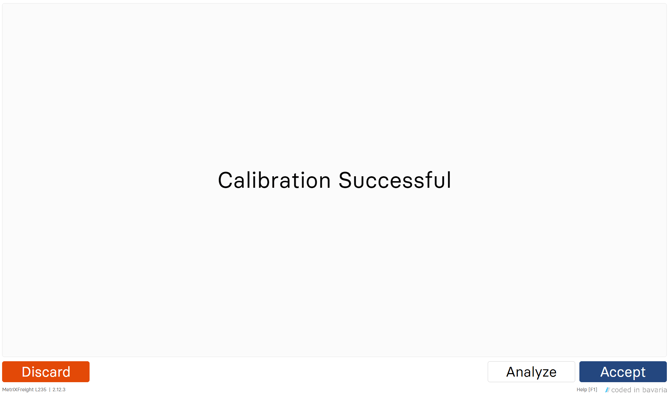

W przypadku powodzenia na ekranie pojawi się komunikat „Kalibracja pomyślna”. Naciśnij klawisz F4 ponownie lub kliknij przycisk „Akceptuj”, aby zakończyć proces.
Wykonywanie weryfikacji z aktualizacją Black Foil
Pierwsze trzy kroki opisane powyżej pozostają bez zmian.
4. System poprosi o wykonanie drugiego kroku. Proszę zdjąć stół (i dodatkową płytę).
5. Aby rozpocząć proces kalibracji, wystarczy nacisnąć klawisz Enter lub przycisk „F4”.
6. Jeśli kalibracja zakończy się powodzeniem, na ekranie pojawi się komunikat „Kalibracja zakończona sukcesem”. Naciśnij ponownie klawisz F4 lub kliknij przycisk „Akceptuj”, aby zakończyć proces.
