Cet article vous fournit toutes les informations nécessaires sur le processus d'installation. Il se compose d'une structure en forme de V qui supporte deux caméras SmartEye, un ordinateur avec écran, un commutateur PoE et d'autres composants essentiels.
La structure V-shape pèse environ 120 kg (265 lbs).
Liste des pièces: Truss
| 2x | F33150 (1.5 m) |
|
| 2x | F33200 (2.0 m) |
|
| 2x | F33100 (1.0 m) |
|
| 2x | FF33125 (1.25m) | |
| 2x | F33T36 (Élément en forme de T) |
|
| 1x | F33C24 (Angle à 90 degrés) |
|
| 2x | F33BASEBE (plaque de base) |
|
Liste des pièces: MetriXFreight
| 2x | MetriXFreight L23x SmartEye |  |
| 1x | Ordinateur MetriXFreight sur plaque avec pinces de montage | |
| 1x | Plaque du commutateur PoE MetriXFreight avec pinces de montage | |
| 3x | Câble Ethernet de 3 mètres (pour la connexion de l'ordinateur et la connexion de la plaque de caméra fermée) | |
| 2x | Câble Ethernet long (Si vous avez deux caméras couleur, ce sont quatre câbles longs.) | |
| 1x | Clavier sans fil | |
| 1x | Écran | |
| 1x | Prise multiple | |
| Optionnel : Module complémentaire NSP, comprenant 3 caméras supplémentaires. |
Avant de commencer l'installation
Il est recommandé de commencer l'installation à la partie supérieure du système et de terminer tous les câblages avant d'éléver la constrcution. Cette approche élimine le besoin de travailler à des hauteurs élevées vers la fin du processus d'installation. Après avoir connecté les parties supérieures du système, il peut être soulevé sur les colonnes à l'aide d'un chariot élévateur. Ensuite, les colonnes doivent être fixées solidement au sol dans la position finale de la structure.
Déterminez l'emplacement de votre écran en choisissant soit la colonne de gauche, soit celle de droite. Cette décision influencera l'emplacement de l'ordinateur, qui devra être positionné du même côté que l'écran sélectionné. Dans notre exemple ci-dessous, nous avons choisi d'utiliser la colonne de droite.
L'installation suit une séquence logique.
Étape 1: Construction de la structure supérieure
Commencez par connecter un élément F33125 (1,25 m) avec un élément F33T36 (en forme de T), puis ajoutez un autre élément F33100 (1 m).
Ensuite, ajoutez l'angle F33C24.
Ajoutez un autre élément F33100 (1 m) de l'autre côté de l'angle, suivi d'un élément F33T36 (en forme de T) et enfin du dernier élément F33125 (1,25 m).
Utilisez un marteau pour fixer solidement les goupilles afin de connecter les éléments de la structure en truss. Il est important de s'assurer que chaque goupille est correctement fixée avec une pince.
En dernière étape, fixez solidement les deux plaques SmartEye pré-montées sur les côtés extérieurs de la structure à l'aide des pinces fournies. Les plaques doivent être fixées le plus à l'extérieur possible de la structure.
Une fois toutes les étapes sont achevées, votre structure doit correspondre exactement à l'image fournie.
Étape 2: Attacher les câbles et les colonnes
À ce stade, il est recommandé de connecter les longs câbles Ethernet aux répartiteurs PoE et, si applicable, aux caméras couleur. Vérifiez que les deux câbles courts entre les répartiteurs PoE et les caméras de la gamme (bleues) sont correctement attachés.
Guide les câbles à l'intérieur de la structure en truss et connectez-les au commutateur PoE (étiqueté "Edimax"), qui doit être monté à côté de l'élément en forme de T de la colonne où l'écran sera installé. À cette étape, vous pouvez également connecter le câble Ethernet de l'ordinateur au commutateur réseau.
Si vous avez des caméras couleur supplémentaires montées sur les colonnes de la structure, assurez-vous de faire passer les câbles correspondants à travers la partie supérieure de la structure. (Dans l'image ci-dessous, vous pouvez voir les câbles blancs et argentés.)

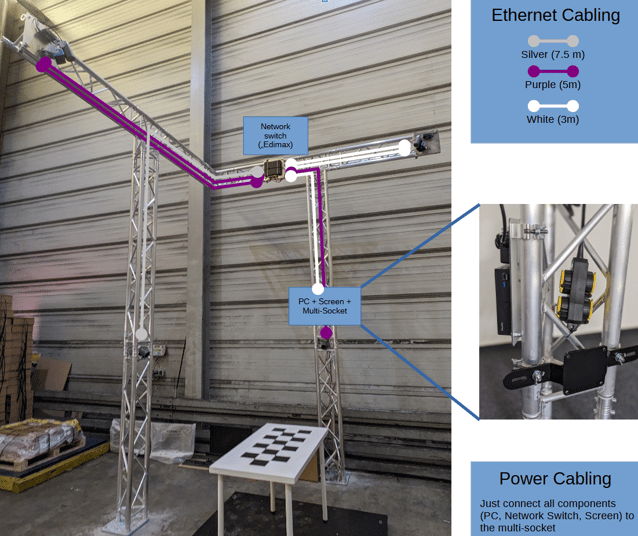

Voici une vue schématique comme le câblage devrait être disposé à la fin :
Ensuite, faites pivoter la structure de 90 degrés et attachez solidement l'élément F33200 (2m) au F33T36 (en forme de T) en utilisant les goupilles et les clips fournis.
En utilisant un marteau, fixez solidement les goupilles pour connecter les éléments de la structure en truss. Il est important de s'assurer que chaque goupille est correctement fixée avec une pince.
Si l'étape précédente est terminée, il est recommandé de faire pivoter à nouveau la structure à 90 degrés et de procéder à l'installation du deuxième composant F33200 (2m) de la même manière.
Maintenant, utilisez la colonne que vous avez identifiée comme colonne d'écran pour passer les câbles Ethernet en douceur à travers le composant F33200 (2m) et les attacher solidement en place.
Veillez à ne pas exercer une tension excessive sur les câbles et les appareils électriques lors de leur fixation.
Une fois cette étape terminée, faites pivoter la structure pour la remettre dans sa position d'origine.
Étape 3: Finaliser la structure
Pour déterminer la position correcte du système sans avoir à déplacer l'ensemble de l'installation, nous utilisons une méthode pratique. À ce stade, nous allons identifier le placement optimal des plaques de base :
Transportez la section supérieure complète (avec les colonnes de 2 m) jusqu'à la position finale et placez-la sur les plaques de base. Ensuite, vissez fermement les plaques de base au sol à l'aide des ancrages fournis.
Une fois que les plaques de base sont solidement ancrées, les deux derniers éléments de la structure peuvent être insérés dans le système.
Soulevez la structure pré-assemblée (sans les plaques de base) à l'aide d'un chariot élévateur. Pour stabiliser le processus de levage, vous pouvez utiliser une planche de 3 m qui sera positionnée sous la structure en forme de T (les fourches doivent être positionnées sous le coin de la structure).
Pendant cette opération, chaque colonne doit être maintenue par au moins deux personnes. Ensuite, insérez les éléments truss de 1,5 m pour atteindre la hauteur souhaitée.
Utilisez un marteau pour fixer solidement les goupilles afin de connecter les éléments de la structure en truss. Il est essentiel de s'assurer que chaque goupille est correctement fixée avec une pince.
Une fois en place, assurez-vous de fixer solidement tous les composants avec des goupilles et des clips à l'aide d'un marteau. Tant que tous les goupilles et clips ne sont pas en place, la structure doit être maintenue stable pour éviter tout basculement, que ce soit par le chariot élévateur ou par des personnes.
Les ancrages au sol sont absolument essentiels pour chaque installation!
Cliquez ici pour plus d'informations sur les ancrages au sol.
Il est recommandé d'installer une barrière de protection autour du système pour éviter tout dommage accidentel.

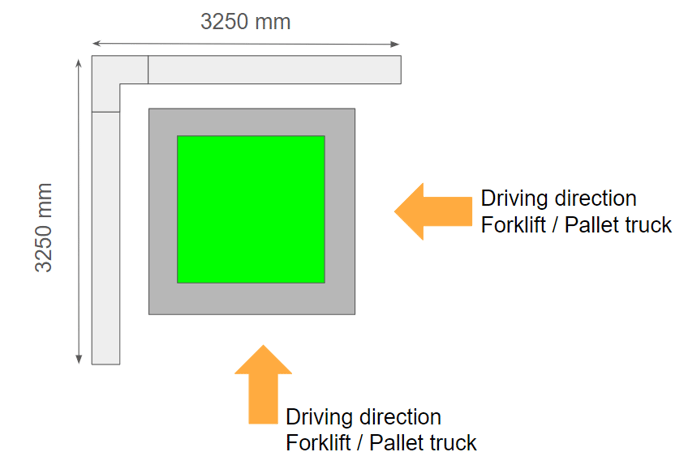

Si la structure en forme de V est utilisée avec une balance , voici comment celle-ci (en gris foncé) doit être positionnée :
- Balance - gris foncé
- Structure en forme de V - gris clair
- Zone de mesure - vert

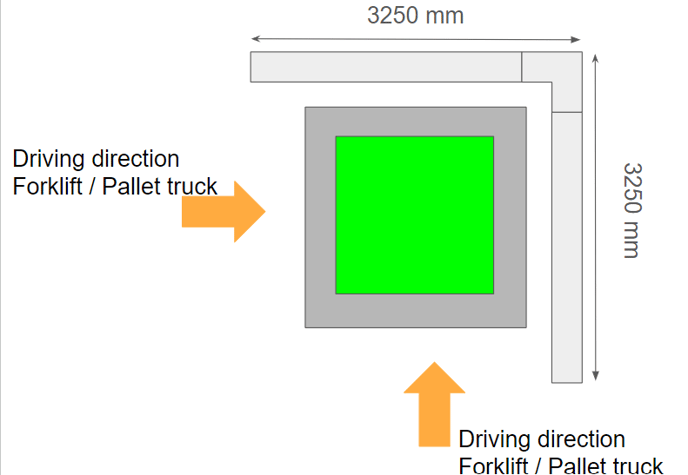

La structure en forme de V peut être placée dans n'importe quel coin selon vos besoins.
Étape 4: Monter du matériel supplémentaire
Montage de l'écran
Vous trouverez les instructions pour préparer et monter l'écran ici : Montage de l'écran
Scanner de code-barres
Pour installer le scanner de code-barres, il vous suffit de le connecter à l'ordinateur. Ensuite, fixez la station de base à l'intérieur des composants de la structure en truss pour assurer une stabilité optimale.
