Configuration du terminal de pesée IS 20 Bizerba

Menu des étapes	Fonctionnalité	Valeurs à configurer
70	PC/EDV interface dialog - IxNet-Dialog	24
701	EDP output over Ethernet	EtH
80	UDP with fixed IP addresse	01
811 - 814	IP address of the scale (iS20)	192.168.52.120
821 - 824	IP address of connection partner (Metrilus PC)	192.168.52.130
831 - 834	Subnet mask	255.255.255.0
850	Port (Default is 1365)	1045

Veuillez vous assurer que le câble Ethernet de la balance est connecté à l'adaptateur USB vers Ethernet blanc sur le PC (étiqueté TP-Link). Il est IMPORTANT de ne pas brancher la balance sur le commutateur réseau étiqueté "Edimax".
Vous pouvez accéder au mode de configuration en appuyant sur la touche F2 sur le terminal pendant que la balance démarre. Si vous devez redémarrer le terminal, utilisez le bouton d'alimentation.
Tous les étapes de menu commençant par "8" se trouvent dans le sous-menu intitulé "EthEr" sur l'affichage du terminal.
Tous les éléments de menu commençant par "7" se trouvent dans le sous-menu intitulé "PC_Ed_P" sur l'affichage du terminal.
Utilisez le bouton "+" pour modifier un paramètre. Utilisez les flèches gauche/droite pour naviguer jusqu'au chiffre que vous souhaitez changer, puis utilisez les flèches haut/bas pour ajuster la valeur de ce chiffre.
Une fois que toutes les configurations sont terminées, il est essentiel de sauvegarder les réglages en appuyant brièvement sur le bouton de veille.

Votre balance, y compris le modèle iS20, est désormais prête à être utilisée avec le système MetriXFreight !

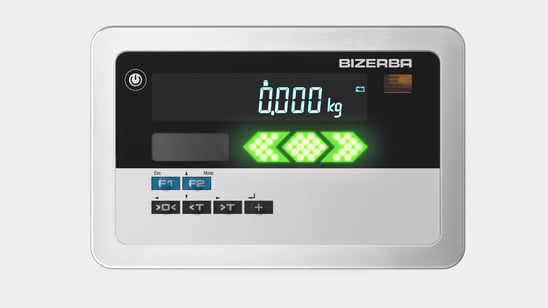

Le terminal de pesée IS 20 est conçu pour être utilisé comme terminal de pesée dans un environnement industriel. Pour l'utiliser avec MetriXFreight, il est nécessaire de le configurer d'abord pour la communication Ethernet.
